Nos différents modèles
Le responsable en chef de la conception, Virgile, vous met en exclusivité tous ses modèles du projet. De la première version, jusqu'au projet final. Et même des modèles en taille réelle dans le fleuve.

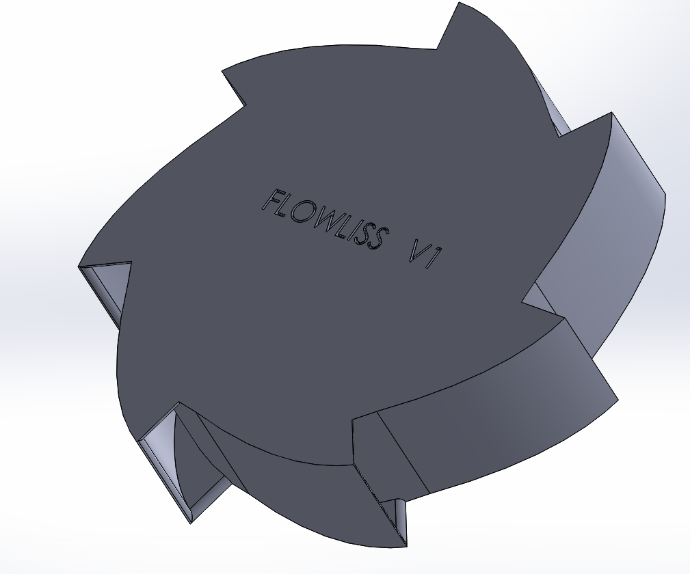

Flowlis V1
Flowlis V1 est l'esquisse de notre projet, nous avons connu plusieurs problèmes avec ce prototype, surtout lors de l'impression.

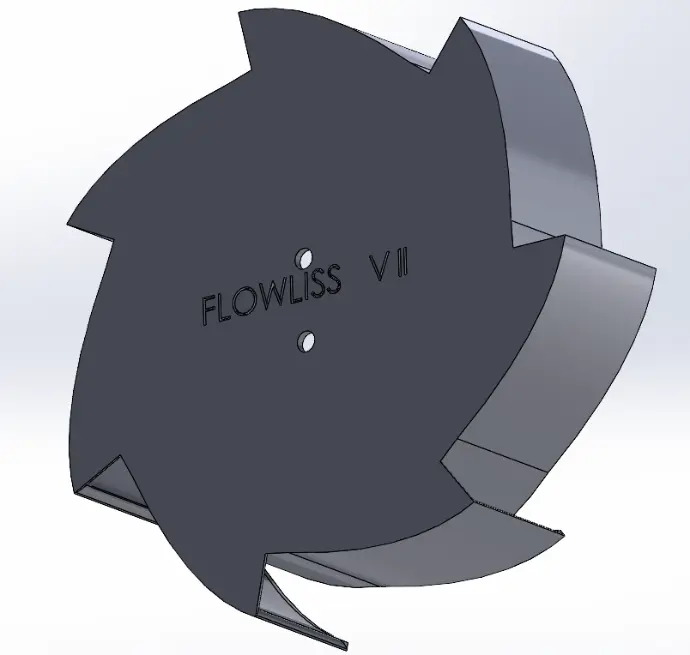

Flowlis V2
Prototype plus développé, une meilleure étanchéité, le développement d'un axe de rotation pour notre bouée et la suppression de la partie inférieure des "dents" pour faciliter l'impression.

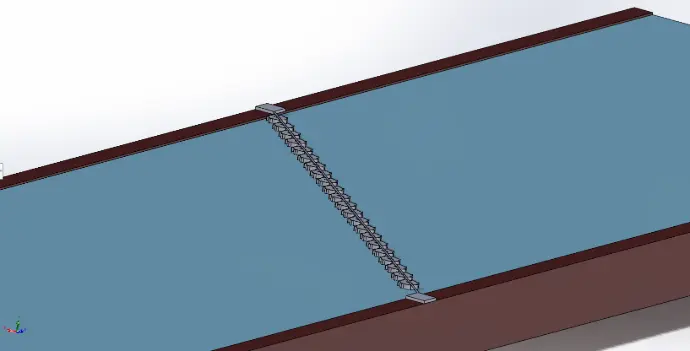

Modèle taille réelle
Ici nous voyons le projet à taille réelle, 22 bouées de 1m de diamètre pour recouvrir toute la longueur du fleuve, ici la Somme. Nous plaçons les bouées en diagonale pour pouvoir diriger les déchets récoltés par nos bouées dans des bacs situés sur les rives.

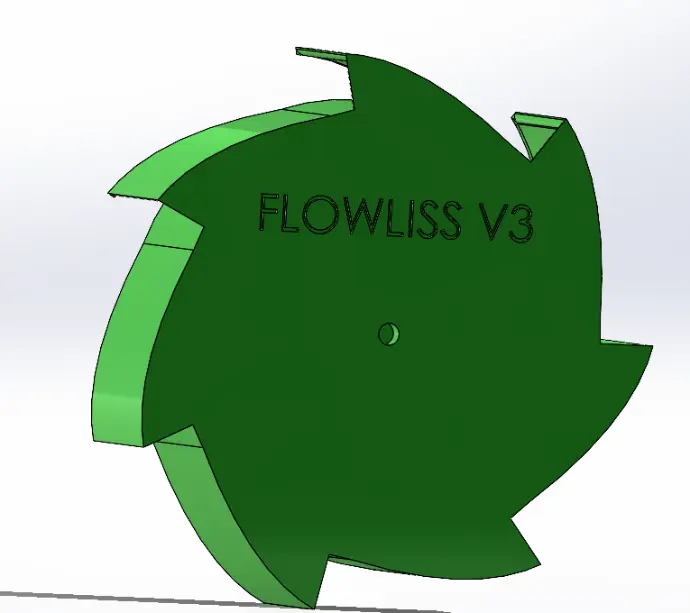

Flowlis V3
Flowlis V3 a plusieurs améliorations : elle est complètement étanche entre l'intérieur et l'extérieur et le centre de la bouée est percé pour mettre l'axe de l'engrenage.

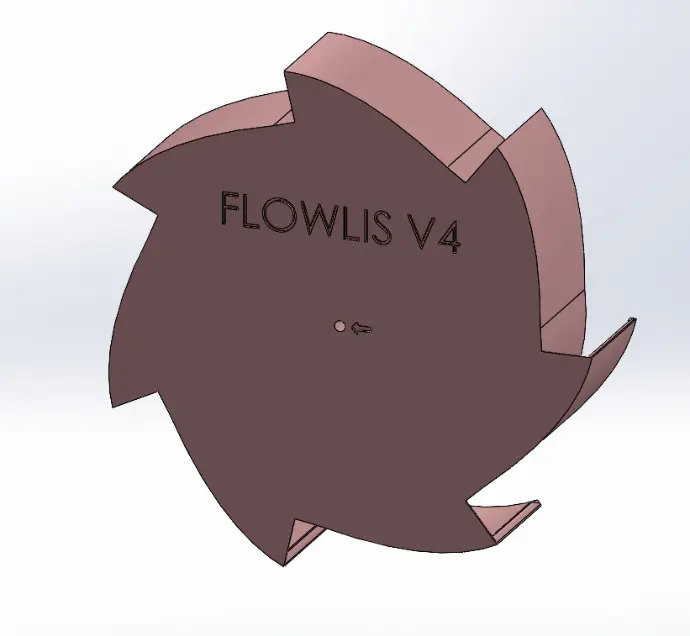

Flowlis V4
Nous avons rajouter un pas de vis pour mieux fixer l'axe de rotation qui passe au centre de la bouée. Grace a cela nous pouvons avoir notre prototype en un seul bloc et sans jeu.

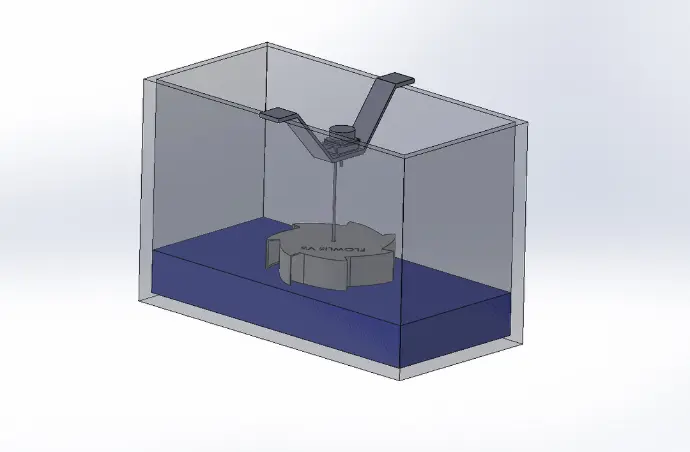

Simulation sur SolidWorks
Nous avons modéliser toutes les pièces de la simulation réel pour pouvoir mettre toutes les pièces a l'échelle et vérifier qu'elles vont bien ensemble.

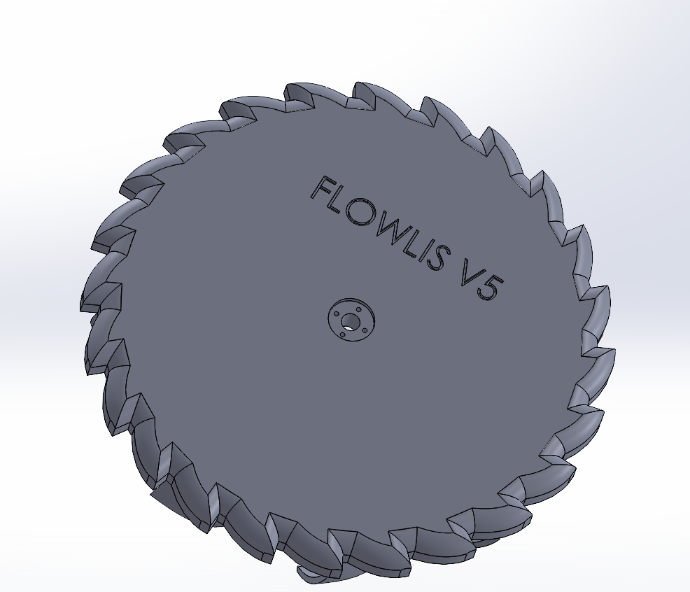

La Flowlis V5
Nous avons ajouter une vis de pression pour un meilleur maintien de la bouée.
Des dents dans le sens inverses pour mieux récupérer les déchets.

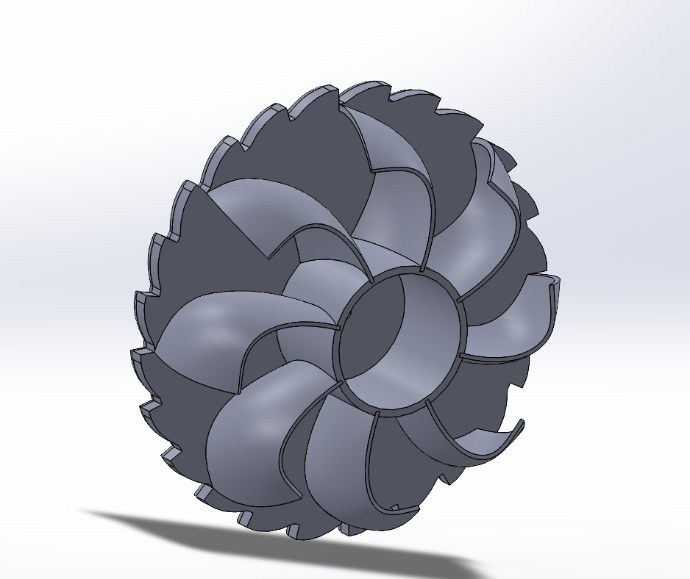

Une toute nouvelle
bouée :
Un rayon deux fois plus grand que la précédente. Nous avons étudier sa forme pour l'optimiser et qu'elle tourne plus rapidement.
